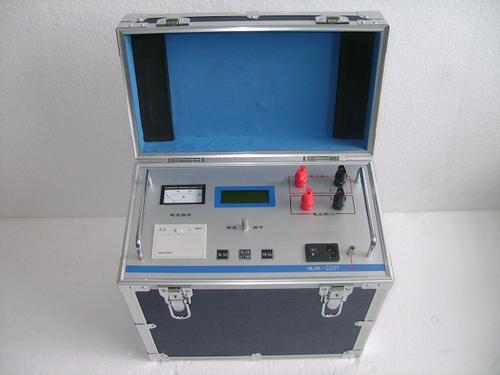

JY44A直阻电桥
一、概述
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，业泰公司利用自身技术优势研制了JY44A系列直阻电桥。该电桥采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。仪表应避免剧动。
4、对仪器的维修、护理和调整应由专业人员进行。
5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
7、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点
1、仪器输出电流大，且重量轻。
2、仪器提供5档输出电流选择，zui大可以输出3A电流。
3、仪器测量范围宽，0-20kΩ。
4、具有完善的保护电路，性能更可靠。
5、锂离子电池供电，便于现场操作。
6、液晶提示菜单操作，便于使用。
7、具有音响及液晶指示放电报警，放电指示清晰，减少误操作。
四、技术指标
1、输出电流：3A、1A、300mA、100mA、5mA
2、量程： 0～2Ω             （3A）
             0.03～6Ω          （1A）
           0.1Ω～20Ω        （300mA）
        0.3Ω～60Ω        （100mA）
30Ω～20kΩ        （5mA）
3、准确度：0.2%±6μΩ
4、 zui小分辨率：1μΩ
5、工作温度：-20℃～40℃
6、环境湿度：≤80%RH，无结露
7、工作电源：锂离子充电电池。
8、充电电源：SYB-L3S30（12.6V—3A）
9、体积：长315mm,宽230mm，高130mm
10、净重：3kg
