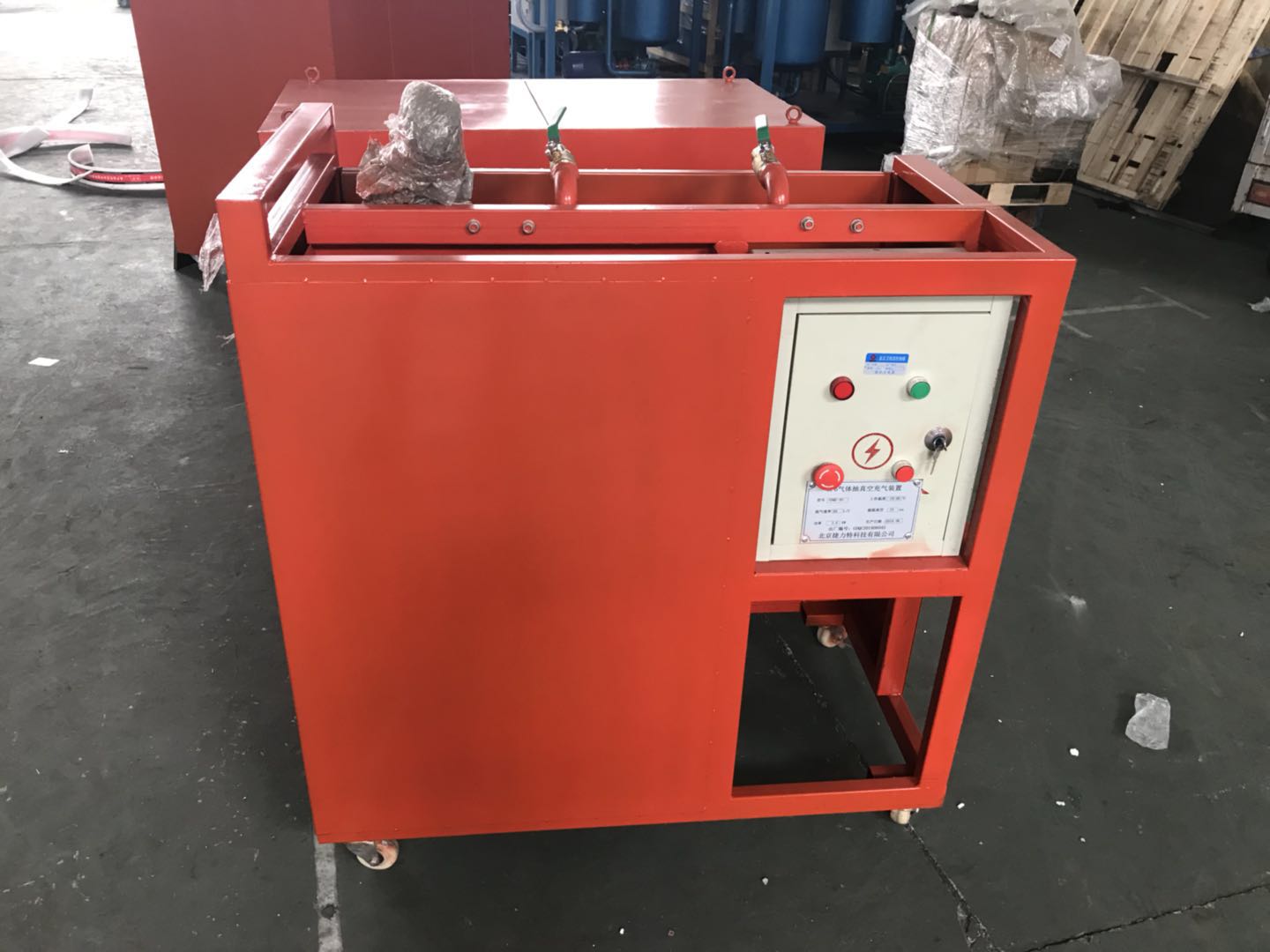

六氟化硫气体抽真空充气装置

六氟化硫气体抽真空充气装置

2020-07-12 11:51:48 扬州达瑞电气有限公司阅读：2144

六氟化硫气体抽真空充气装置简单介绍：SF6气体抽真空充气装置使用防腐性性能好的封闭外罩，能防尘、防雨、防锈，现场可以使用人工或者吊车，行车机型移动。防护装置：真空泵、应设置自动防护装置，以免损坏。SF6气体抽真空充气装置

六氟化硫气体抽真空充气装置
详细介绍：
1.1.产品组成及技术条件
2 真空泵（风冷）：德国独资鲍斯
电子真空计：上海云捷
1.2.装置工作环境
2 电源: 50HZ380V三相四线
1.3.设备的结构要求
2 设备为封闭式，设有便于吊运和捆邦的吊拌。
2 使用防腐性性能好的封闭外罩，能防尘、防雨、防锈，现场可以使用人工或者吊车，行车机型移动。
防护装置：真空泵、应设置自动防护装置，以免损坏。

六氟化硫气体抽真空充气装置
2.1.产品性能：
该机组用于真空冶炼、真空镀膜、焊接、干燥及化工制药、电力真空器件等行业作为抽真空使用，本机组的工作压力为9万 Pa-10Pa，所能达到的极限真空≤１０Pa。具有启动快、抽速大、性能稳定、操作简便等特点。该机采用手动和自动控制两种，自动可编程控制器PLC为主机控制，文本显示器监控组合机运行状态，性能可靠，稳定，抗干扰能力强。
2.2.产品特点
1、本机具有启动快、抽速大、性能稳定、操作简便等特点。
2、我单位选用上等真空泵和上等质量可靠.抽气量大,真空度高,噪音低，可24小时连续运转，寿命长。
3、在本机组的进气口处安装真空计及上等阀门，以便准确地观察被抽设备或容器的残余气体状况。
4、我单位选用数显真空计：可显示**数字，可控制。
5、相序保护：本设备具有相序保护功能，不会出现真空泵反转的现象。
6、可以根据客户需求配置多个不同口径抽气接口，以便对更多容器同时抽真空。
2.3.主要部件装置简介及工作原理
2.3.1.装置简介：
本机组采用双级旋片式真空泵。配一个电磁真空充气阀，随真空泵开关而启闭，防止回油。
在本机组的进气口处安装电子真空计，以便准确地观察与控制被抽容器真空度。
2.3.2.工作原理：
1、本机组由真空泵、电气控制箱、高真空阀、和油气分离过滤器、电子真空计等组成。
2、本机组采用双级真空泵为主泵，进口处安装有电子真空计，以便准确地观察与控制被抽容器的真空度。
3、真空泵自备气闭阀当突然断电停机时，气闭阀自动关闭，防止真空泵反油。
2.4.操作方式
2.4.1操作说明
（1）启动机组前首先检查各泵的油位情况是否有足够的油位＞2/3油标。
（2）当设备正确接电源启动后，在操作面板上先按下抽真空按钮启动真空泵，再打开高真空球阀，进行抽真空
停机步骤：1、先关闭高真空球阀再关闭真空泵，切不可颠倒顺序。
（３）充气步骤：先打开充气球阀，再打开充气调压阀进行充气，其压力控制在所需范围

停机步骤：1、先关闭所有阀门再关闭调压阀，切不可颠倒顺序。

2.4.2注意事项
本机组不适用于抽除含氧过高、有毒、有爆炸性、含水分重、对金属材料

有腐蚀作用、对泵油能起化学反应以及含有颗粒尘埃的气体；同时也不适用于把气体从一个容器送到另一个容器作为输送真空机用。
2.4.3、维护保养
本机在不使用时，应放置于干燥、无粉尘、没有腐蚀性气体的库房中，每次重新起用时，应对真空泵、进行油位检查，点动后无任何异常响声和异常震动方可投入正式抽气运行，真空泵、润滑油应按相应说明书定期更换。真空泵的保养查阅《真空泵使用说明书》
2.4.4、附件清单
l 产品出厂检验报告
l 装箱单
l 使用说明书
l 真空泵使用说明书
l 设备原理和结构示意图
l 电气动原理图级接线图
l 设备清单及易损件清单

3、六氟化硫气体抽真空充气装置技术参数
