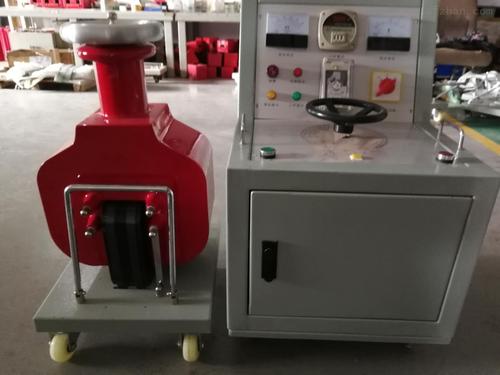

GYC充气式高压试验变压器产品简介
充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备.随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求.
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域.由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用.
我公司经过多年的努力,研究成功了充气式交流试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式交流试验变压器的电压等级可达300KV.由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用.
充气式试验变压器的使用方法
1、 接好工作线路,并良好接地.
2、 按说明书先设定电压、电流整定值.
3、 升压按规程要求进行,其升压速度必须小于3000V/s.
4、 当电压升至试验电压时,应开始计时,到1分钟后,迅速降压到1/3试验电压以下时,方能切断电源.
5、 再升压或耐压试验过程中,如发现以下不正常情况时,应立即降压,切断电源,停止试验并查明原因.
⑴ 电压表指针摆动(或数字跳动)很大
⑵ 电流表直线上升
⑶ 被试品内有不正常的声音
6、 第9项系压力阀及压力表,为长期关闭状态.每6个月开阀一次,以检查SF6压力,应不小于0.4MPa(检查压力后立即关闭阀门),低于0.4MPa时应加SF6气体,以增加气绝缘.
7、 耐压实验前后应测量被试设备的绝缘电阻,检查绝缘情况.
8、 操作必须严格执行国家有关标准和操作规程,可参照GB311-83《高压输变设备的绝缘配合、高压试验技术》、《电气设备预防性试验规程》等.
